Big-Bag Kantelaar


De Big-Bag kantelaar is een unit voor het kantelen van Big-Bags, om aanvoer van bijvoorbeeld potgrond naar een potgrond-verwerkingsmachine te verzorgen.



Werking

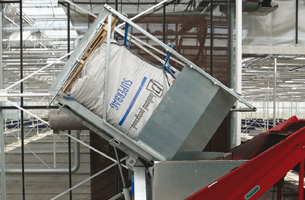

De Big-Bag kantelaar is opgebouwd uit een hoofdframe met daarin opgenomen een universele kantelunit. De pallet incl. de Big-Bag met product wordt in de kantelunit geplaatst met behulp van een palletwagen of een heftruck daarna worden de lussen van de Big-Bag aan speciale verstelbare beugels aan het frame bevestigd. D.m.v. een elektromotor met hydraulische pomp en cilinder kan de unit met Big-Bag worden gekanteld met behulp van een schakelaar. Door de schakelaar is de Big-Bag op elk willekeurig kantelpunt te positioneren.



De kantelunit is tevens voorzien van verstelbare trechterplaten voor een optimale dosering in een potgrondverwerkingsmachine b.v. een oppotmachine. Als de Big-Bag leeg is kan deze met de schakelaar worden terug gekanteld naar de uitgangspositie, om een nieuwe pallet met Big-Bag in de kantelunit te plaatsen.



De machine onderscheidt zich door de volgende eigenschappen:

  • Hoogwaardige robuuste bouw en onderhoudsarm
  • Frame geheel gegalvaniseerd
  • Schone verwerking door verstelbare trechterplaten
  • Geschikt voor vrijwel elke maat Big Bag
  • Geïntegreerd automatisch systeem om de pallet in positie te houden
  • Universeel verstelbare beugels om de Big Bag in positie te houden
  • Eenvoudige bediening
  • Te verplaatsen met een handpalletkar
  • De installatie is gebouwd conform de CE norm (machinerichtlijn)
  • Thermische beveiliging en noodstop

Technische gegevens


  • Lengte 2.100 mm. / Breedte 1.600 mm. / Hoogte ruststand 2.540 mm.
  • Hoogte max. draaipunt 3.300 mm.
  • Max. Big Bag afmetingen L x B x H 1.400 x 1.300 x 2.200 mm.
  • Max. hefgewicht 1.250 kg.
  • Capaciteit max. 15 Big Bags per/uur
  • Gewicht ± 550 kg.
  • Aansluitvermogen 1,5 kW.
  • Voeding 3ph./400V. 50Hz.
